Software RAID

[localhorst]

[size=medium]RAID 1[/size]

Szenario
Bei Totalausfall der Systemfestplatte soll die gespiegelte Festplatte einsetzen.

RAID aufbauen

1. Rufen Sie die "Computerverwaltung" unter "Start -> Systemsteuerung -> Verwaltung" auf.
2. Klicken Sie in der linken Frame auf "Datenträgerverwaltung".

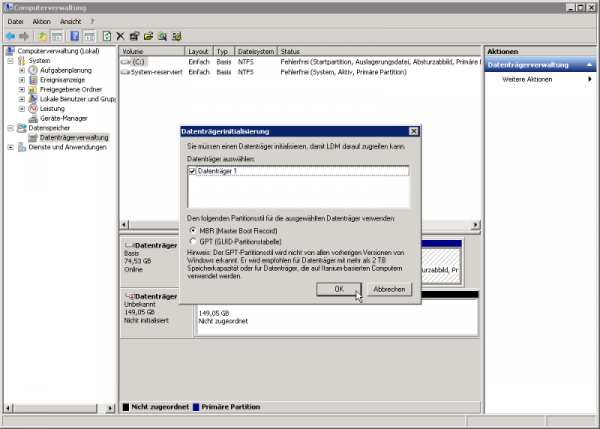

3. Wurde ein neuer Datenträger gefunden (in unserem Fall die Spiegelungs-Festplatte), erscheint folgende Meldung:




   Wählen Sie bitte unbedingt "MBR (Master Boot Record)" als Partitionsstil aus. Sonst bootet die Spiegelplatte nicht!

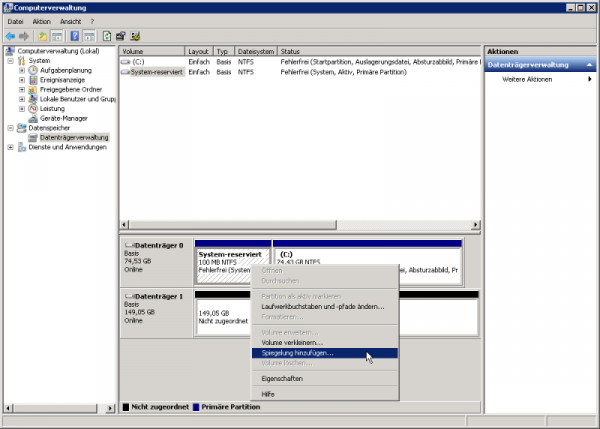

4. Klicken Sie nun mit der rechten Maustaste auf die Partition "System-reserviert" von "Datenträger 0" und wählen Sie "Spiegelung hinzufügen..."
   WICHTIG!
   Wählen Sie hier auf keinen Fall zuerst die Partition "(C:)" aus. Windows markiert dann zwar automatisch die Partition "System-reserviert" und spiegelt diese auch. Allerdings klappt anschließend das Booten von der 2. Festplatte nicht mehr, wenn die 1. Festplatte ausgefallen sein sollte.

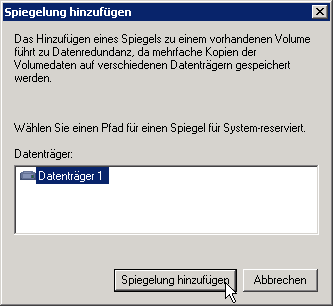

5. Wählen Sie "Datenträger 1" aus und drücken Sie anschließend auf "Spiegelung hinzufügen".

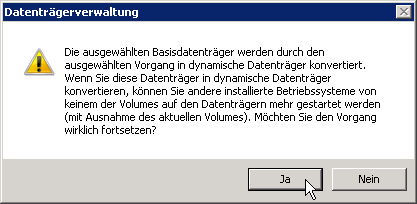

6. Beide Festplatten müssen nun zu dynamischen Datenträgern konvertiert werden. Klicken Sie dazu auf "Ja".

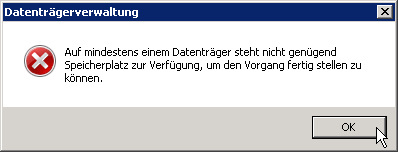

7. Sollte bei Ihnen daraufhin folgende Fehlermeldung erscheinen, so fahren Sie mit Punkt 7.1 fort, ansonsten mit Punkt 8.

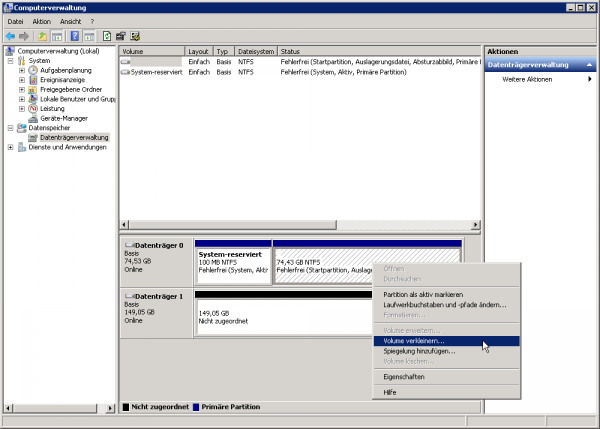

   1. Klicken Sie mit der rechten Maustaste auf die Partition "(C:)" des Datenträgers "Datenträger 0" und wählen Sie "Volume verkleinen...".

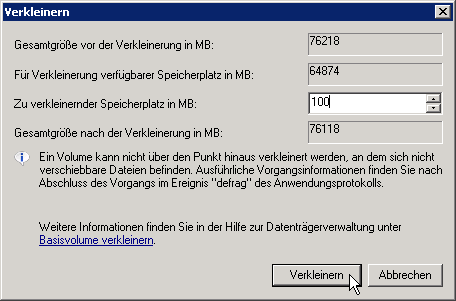

   2. Geben Sie in dem Textfeld "Zu verkleinernder Speicherplatz in MB" die Zahl "100" ein. Klicken Sie anschließend auf "Verkleinern". Damit wird die Partition (C:) um 100MB verkleinert.

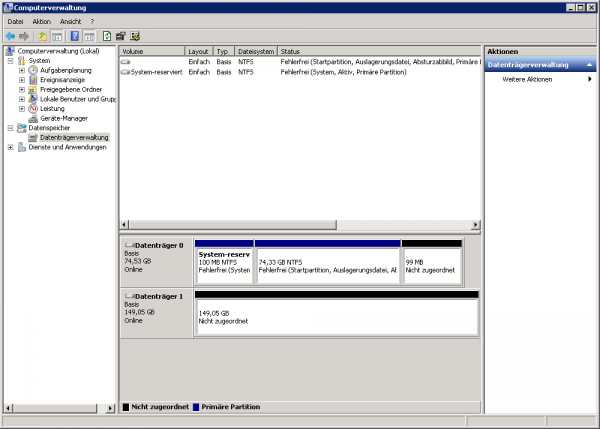

   3. Die Datenträgerverwaltung sollte nun folgendermaßen aussehen:




   4. Wiederholen Sie die Schritte ab Punkt 4.

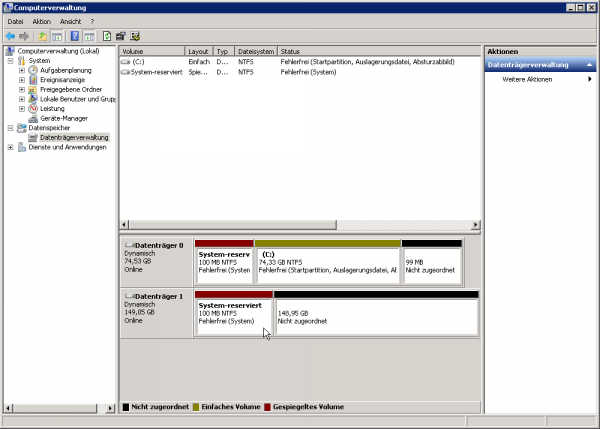

8. Die Datenträgerverwaltung sollte nun folgendermaßen aussehen:

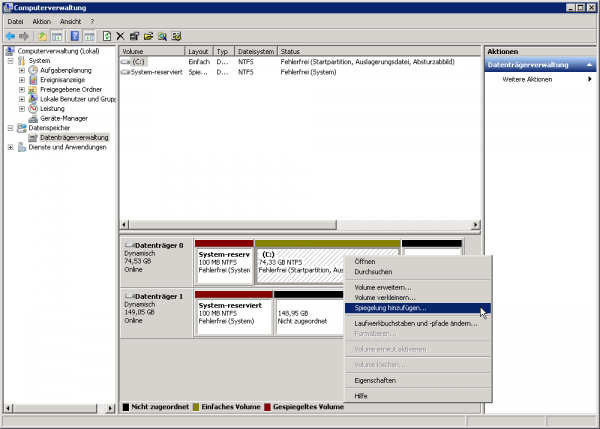

9. Klicken Sie nun mit der rechten Maustaste auf die Partition "(C:)" des Datenträgers "Datenträg" und wählen Sie "Spiegelung hinzufügen...".




10. Wählen Sie im sich öffnenden Dialogfeld erneut "Datenträger 1" aus und drücken Sie auf "Spiegelung hinzufügen".

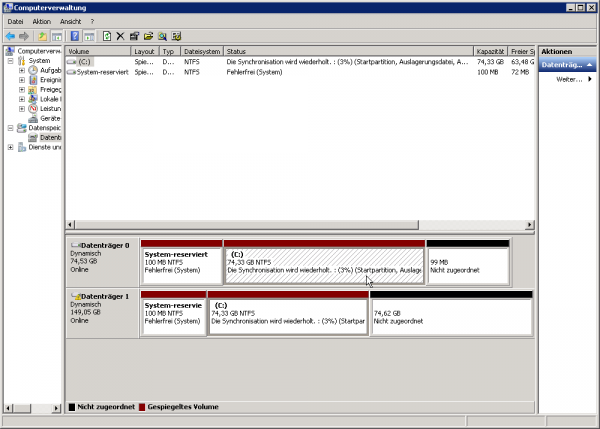

11. Beide Festplatten werden nun Synchronisiert. Den Synchronisierungs-Fortschritt sehen Sie können Sie der Partition (C:) entnehmen.

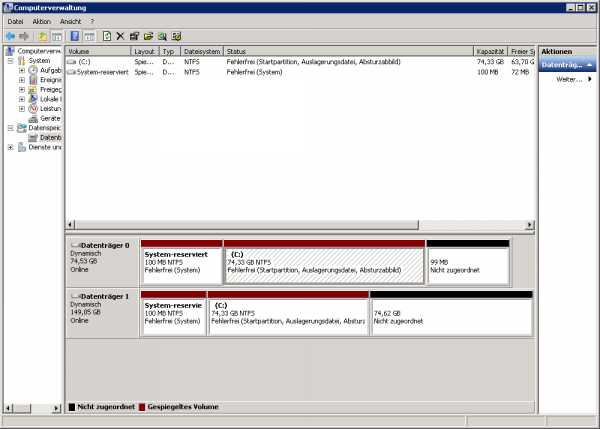

12. War die Synchronisierung erfolgreich, so sollte die Datenträgerverwaltung folgendermaßen aussehen:




    Zerstören Sie nun das RAID, indem Sie nun alle Partition (inkl. MBR) der Festplatte löschen, auf dem das System ursprünglich installiert wurde, bzw. tauschen Sie diese komplett durch eine andere aus.

    RAID wiederherstellen
    1. Booten Sie das System von der zweiten, gespiegelten Festplatte.

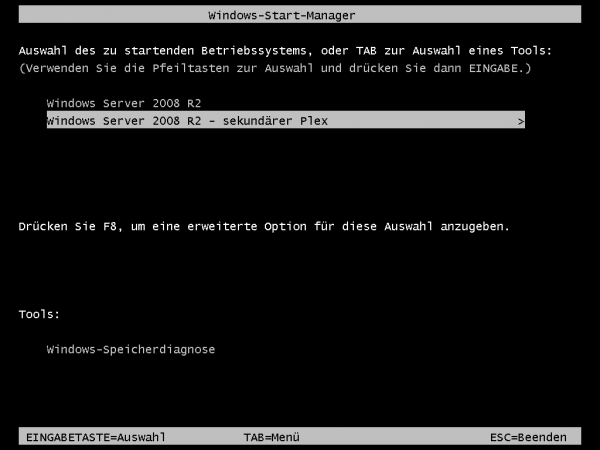

    2. Wählen Sie im Windows Bootloader "Windows Server 2008 R2 - sekundärer Plex":




    3. Rufen Sie die "Computerverwaltung" unter "Start -> Systemsteuerung -> Verwaltung" auf.
    4. Klicken Sie in der linken Frame auf "Datenträgerverwaltung".

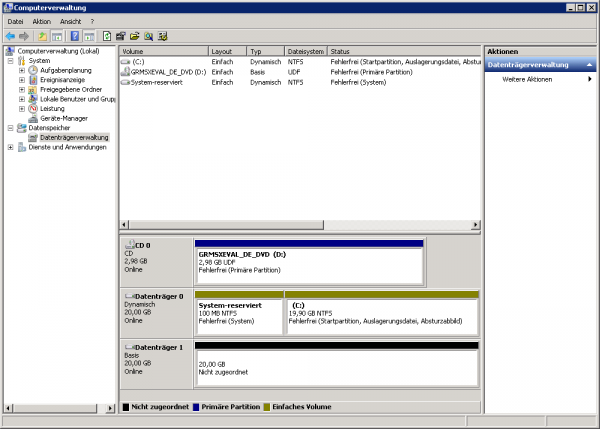

    5. Die zerstörte, bzw. ausgetausche Festplatte sollte nun als neuer Datenträger erkannt werden:

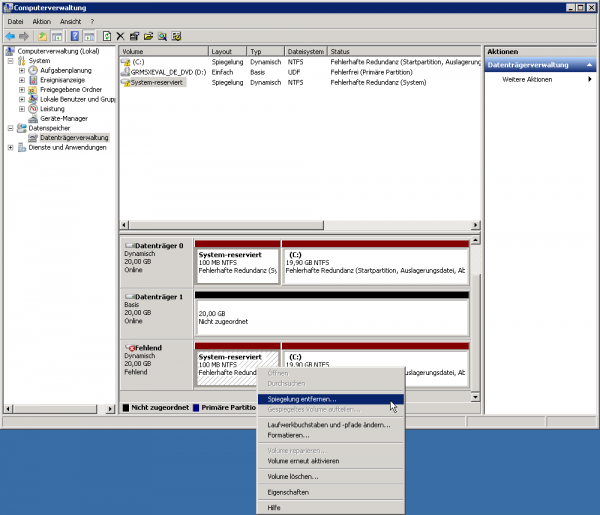

    6. Klicken Sie nun mit der rechten Maustaste auf die Partition "System-reserviert" des Datenträgers, der auf "Fehlend" gesetzt ist und wählen Sie "Spiegelung entfernen...":

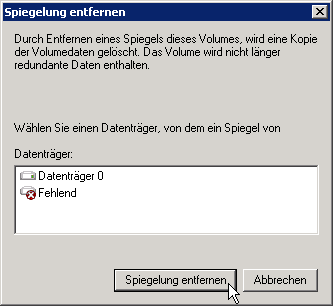

    7. Markieren Sie in dem sich öffnenden Dialog den Datenträger "Fehlend" und drücken Sie anschließend auf "Spiegelung entfernen":

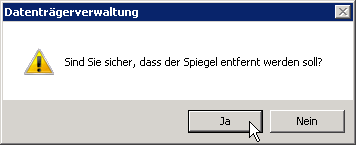

    8. Beantworten Sie die Frage, ob die Spiegelung wirklich entfernt werden soll mit "Ja":




    9. Wiederholen Sie den Vorgang für die Partition "(C:)".
    10. Am Ende sollten lediglich die Datenträger "0" und "1" zu sehen sein:




    11. Erstellen Sie nun auf dem hinzugefügten Datenträger die Spiegelung wie oben beschrieben.
